KAMALI MİL

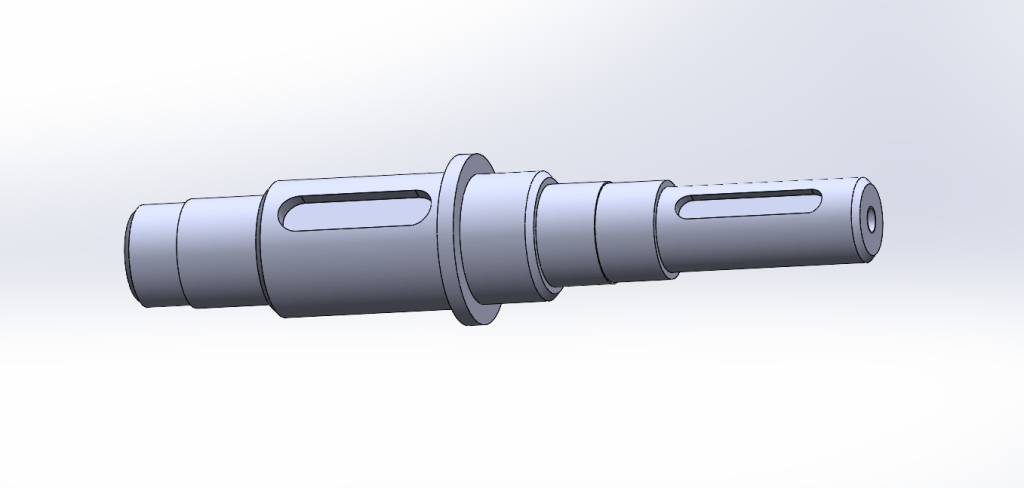

Kamalı mil, dönme hareketi ile tork iletimi amacıyla kullanılan ve üzerinde kama kanalı bulunan silindirik bir makine elemanıdır. Teknik resimde mil, eksen çizgisi ile gösterilmiş olup tüm ölçülendirme mil eksenine paralel olarak yapılmıştır. Mil üzerinde yer alan yataklama bölgeleri, bağlı parçaların geçme toleranslarına uygun şekilde tanımlanmış ve kademeli yapı korunmuştur.

Kama kanalı, mil eksenine paralel olacak şekilde açılmıştır ve ölçüleri standartlara uygun olarak belirtilmiştir. Kanal genişliği ve derinliği, kullanılan kamanın ölçülerine göre belirlenmiş olup kama ile kanal arasında boşluk oluşmayacak şekilde toleranslandırılmıştır. Kama kanalı köşelerinde gerilme yığılmalarını azaltmak amacıyla uygun radyüsler verilmiştir. Kanal yüzeyleri, imalat yöntemine bağlı olarak yüzey pürüzlülüğü sembolleri ile tanımlanmıştır.

Teknik resimde kamalı mil, kanal detayının açıkça görülebilmesi için yarım kesit alınarak gösterilmiştir. Mil uçlarında pahlar verilmiş ve keskin kenarlar kırılmıştır. Gerekli görülen bölgelerde yüzey pürüzlülüğü, malzeme bilgisi ve ısıl işlem notları resim üzerinde belirtilmiştir. Tüm ölçüler milimetre cinsindedir ve genel toleranslar ilgili standartlara göre uygulanacaktır.
